景深環境下醫用金屬應力腐蝕原位試驗系統

詳細說明

l 系統簡介：

醫用金屬材料廣泛應用于植入器械、手術工具等領域，其在人體復雜環境下的耐久性與安全性至關重要。應力腐蝕作為潛在失效形式，受環境、應力協同影響，傳統研究難復現體內真實景深場景。本方案旨在搭建專用原位試驗系統，填補研究空白。

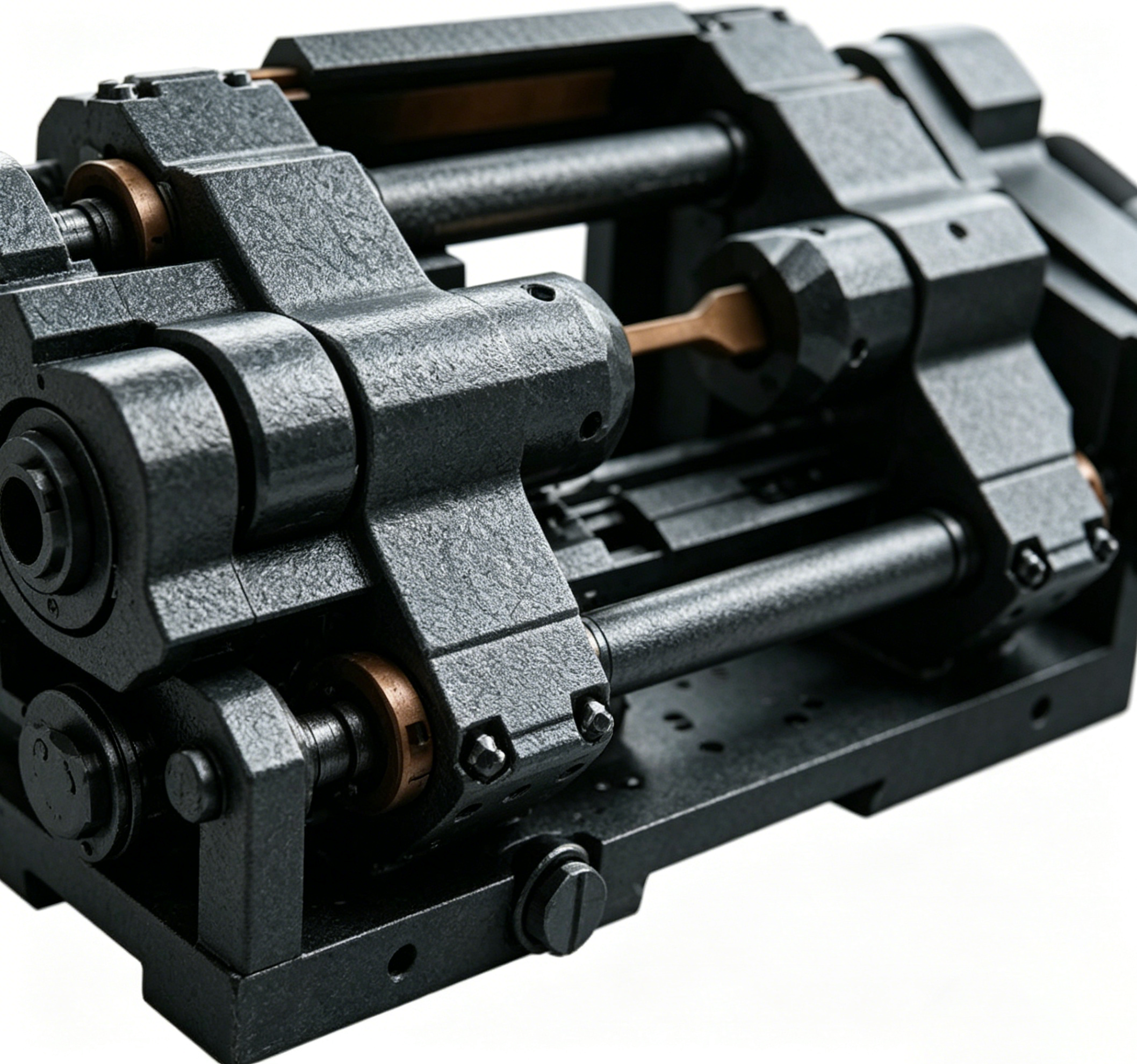

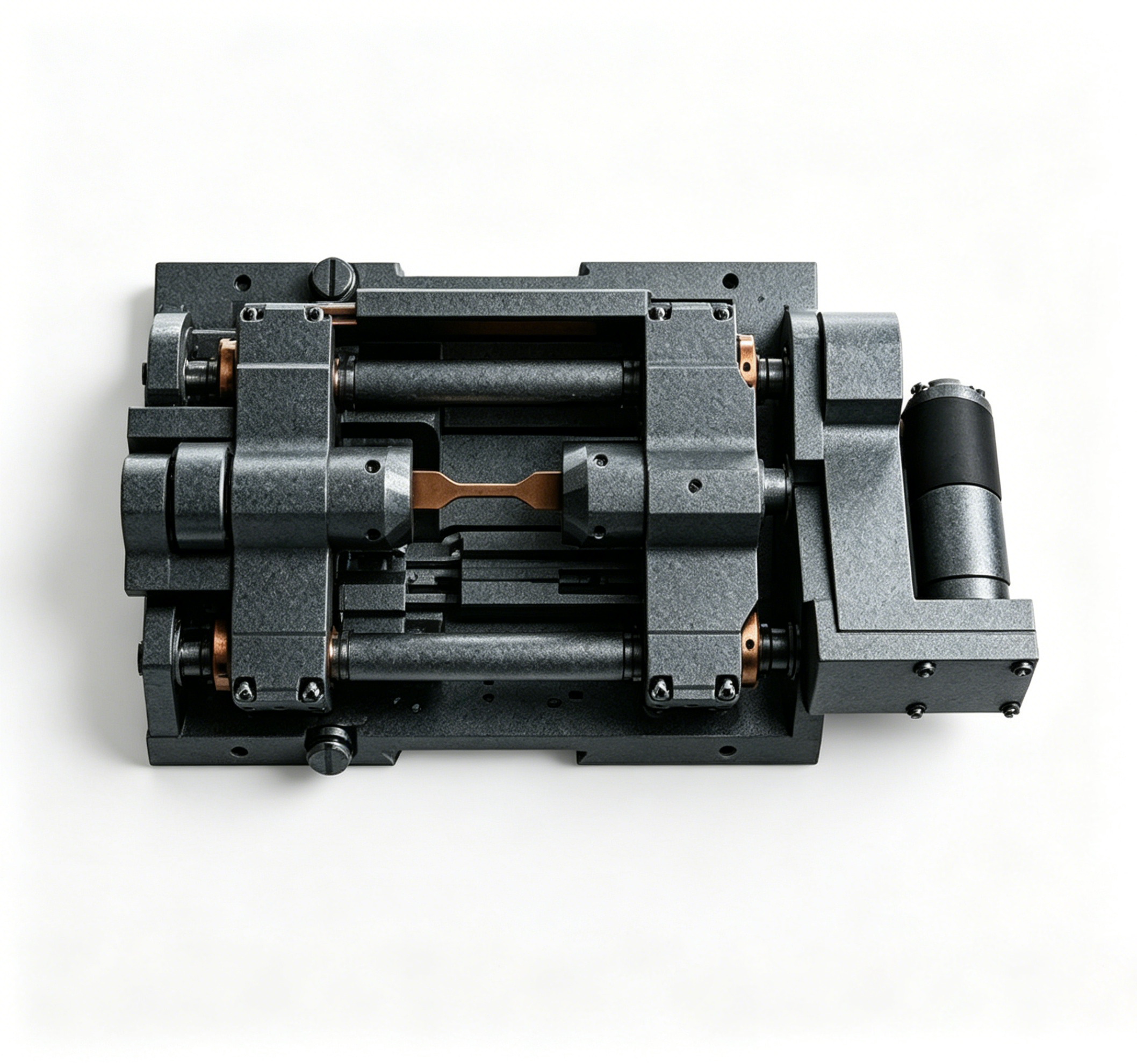

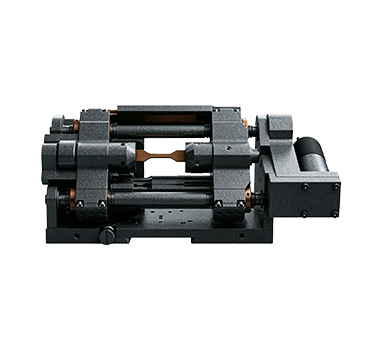

景深環境下醫用金屬應力腐蝕原位試驗系統是一種新型材料力學性能測試系統。加載主機采用高精度滾珠絲杠實現單軸雙向拉伸(壓縮)的對稱加載方式，保證被加載試樣的中心位置不變，配合投射式結構，通過X射線、同步輻射光源、超景深顯微鏡等觀測系統，可以實現原位觀測，從而實現對材料力學性能、壽命預測、可靠性評估、宏觀力學性能和疲勞性能與微觀組織演化之間的關系等項目的研究，同時搭載減速電機、載荷傳感器和位移傳感器，試驗精度大大提高。

景深環境下醫用金屬應力腐蝕原位試驗系統最高瞬時速率為300 μm/s，除力學試驗系統主機外，還可搭載耐腐蝕環境，采用聚四氟乙烯材質，可耐酸堿及海水環境的腐蝕，同時耐腐蝕水浴槽設置可視視窗，可搭配觀測系統實時觀測或記錄樣品表面的變化，以此評價在特定工況環境下，材料表面腐蝕的形態、腐蝕的速度等，支持客戶的環境可靠性驗證。

整個系統利用具有DSP處理器的NEO系列控制器對軸向通道進行高速、高精度閉環控制，結合NEO STUDIO測試軟件，可方便地設置試驗不同通道的加載參數，最大載荷可達20000N，配備相應的夾具，可以實現包括拉伸、壓縮、疲勞、蠕變、剪切等在內多通道多功能的實驗。

l 系統特點：

桌面化設計，結構緊湊、體積小巧

可快速調整試驗空間，提高試驗效率

支持靜態與動態試驗

雙向?qū)ΨQ加載，實現原位觀測

雙載荷傳感器設計，適用范圍更廣

傳感器過載保護功能

完整的夾具、環境系統和引伸計的選擇

模擬材料實際受力狀態和服役環境

夾具安裝牢靠、方便

可立式使用也可臥式使用

品質保證、穩定可靠
